Εργαστήριο τροφίμων Q355B Σιδηρομεταλλεύματα Κατασκευές Σιδηρομεταλλεύματα

Χάλυβα κατασκευή δομών προκατασκευασμένο εργοστάσιο τροφίμων αποθήκη συσκευασίας

Αριθμός ορόφων, ύψος και έκταση του κτιρίου: ο πρώτος όροφος πάνω από το έδαφος σε αυτό το έργο. Το συνολικό ύψος των κτιρίων πάνω από το έδαφος είναι 10,650m,

Ο πρώτος όροφος έχει ύψος 10,50m. Η έκταση του κτιρίου είναι 20790,31 τετραγωνικά μέτρα.

Φόρμα αρχιτεκτονικής δομής: υιοθέτηση δομής ελαφρού χάλυβα, δομής μερικού πλαισίου και διάρκεια ζωής σχεδιασμού της κύριας δομής

Περιορίζεται σε 50 έτη. Το επίπεδο δομικής ασφάλειας είναι επίπεδο 2, η σεισμική ένταση του οχυρώματος είναι 7 βαθμοί και η σχεδιαστική ομαδοποίηση σεισμών είναι:

Η τρίτη ομάδα έχει σχεδιαστεί με βασική επιτάχυνση 0,10g.

Αξιολόγηση αντοχής στη φωτιά: Το πάνω από το έδαφος τμήμα έχει βαθμό αντοχής στη φωτιά του επιπέδου δύο.

Οι μη ανθεκτικοί τοίχοι της ατσάλινης δομής είναι κατασκευασμένοι από πλατείες πλακέτες από πολυουρεθάνιο σύνθετο ατσάλι, και οι δομικές δομές των εξωτερικών τοίχων του εργοστασίου ανυψώνονται σε ύψος

Κάτω από 1,2 μέτρα, είναι ένας τοίχος 200 πάχους αεριωμένου σκυροδέματος με γκρίζα εξωτερικά πλακάκια τοίχου.

Ο τοίχος αποτελείται από σύνθετο πλάνο από γυάλινο μαλλί 100 mm και από μονοστρώμα χάλυβα.

Το εξωτερικό πάνελ του τοίχου είναι κατασκευασμένο από 0,7mm παχύ αλουμίνιο ψευδαργύρου επικαλυμμένο με προφίλ χαλύβδιου φύλλου και το εσωτερικό πάνελ είναι κατασκευασμένο από 0,5mm παχύ αλουμίνιο ψευδαργύρου επικαλυμμένο με προφίλ χαλύβδιου φύλλου

Η εσωτερική επιφάνεια του τοίχου είναι κατασκευασμένη από 0,5 mm γάλα λευκό προφίλ πλάκας χάλυβα, η οποία είναι εγκατεστημένη στην εσωτερική πλευρά του purlin.

Κάλυψη 2: Κάλυψη με μεταλλικό προφίλ

1.0.6 παχιά HV-470 τύπου 360 μοίρες κρυμμένη μπουκέτα αλουμινίου ψευδαργύρου εξωτερική στρώση πιεσμένη χρωματική πλάκα χάλυβα (η εξωτερική επιφάνεια της οροφής είναι γαλακτόλευκη)

Χρώμα)

2.100 χοντρή ροζ δομή εξαιρετικά λεπτού χάλυβα ειδική γυάλινη μαλλί με φινίρισμα από φύλλο αλουμινίου (σφαιρική πυκνότητα τουλάχιστον

16 kg/m3, θερμική αγωγιμότητα που δεν υπερβαίνει τα 0,037w/mk)

3Σιδηροδρομικές γραμμές από χάλυβα

4.0Πλάκα από χάλυβα εσωτερικού χρώματος τύπου.5mm 980 γαλβανισμένο και πιεσμένο (με γαλακτόλευκη επιφάνεια)

Εξωτερικός τοίχος 3: Εξωτερικός τοίχος από χρωματική πλάκα χάλυβα, που χρησιμοποιείται για εξωτερικούς τοίχους χάλυβα άνω των 1,2 μέτρων

1.0Φύλλα από χαλύβδινο χαλύβδινο με επικάλυψη ψευδαργύρου από αλουμίνιο πάχους 0,7 mm

2.100 χοντρή ροζ δομή εξαιρετικά λεπτού χάλυβα ειδική γυάλινη μαλλί με φινίρισμα από φύλλο αλουμινίου (σφαιρική πυκνότητα τουλάχιστον

16 kg/m3, θερμική αγωγιμότητα που δεν υπερβαίνει τα 0,037w/mk)

3Σιδηροδρομικές γραμμές από χάλυβα

4.0.5 mm πάχος αλουμινίου ψευδαργύρου επικαλυμμένο με προφίλ χαλύβδινο φύλλο (ο εσωτερικός πίνακας επιφάνειας είναι γαλακτόλευκο)

Μετά την ολοκλήρωση της τοποθέτησης, βρείτε τους κανόνες για τις βίδες άγκυρας.

Βρείτε τους κανόνες: Απαιτείται να ευθυγραμμίζονται όλες οι βίδες άγκυρας και οι ατσάλινες στήλες να τοποθετούνται σε ευθεία γραμμή.

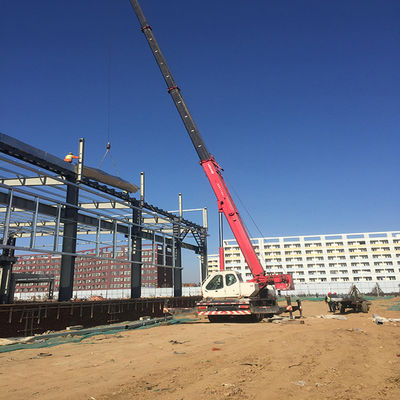

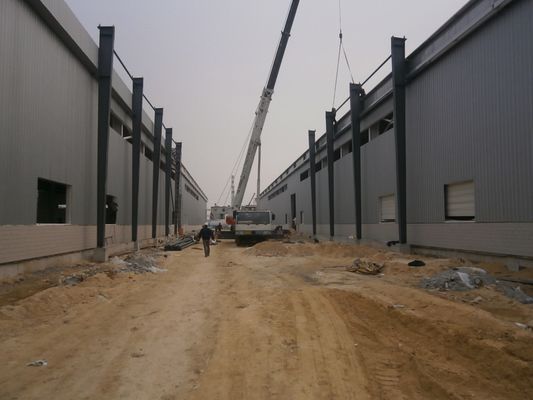

Κατά την ανύψωση ατσάλινων στήλων, οι νάτσες των θεμελιωδών πλαισίων πρέπει να ισοπεδώνονται εκ των προτέρων.Αφού οι ατσάλινες στήλες είναι βασικά στη θέση τουςΟι άνθρωποι πρέπει να τα εγκαταστήσουν.

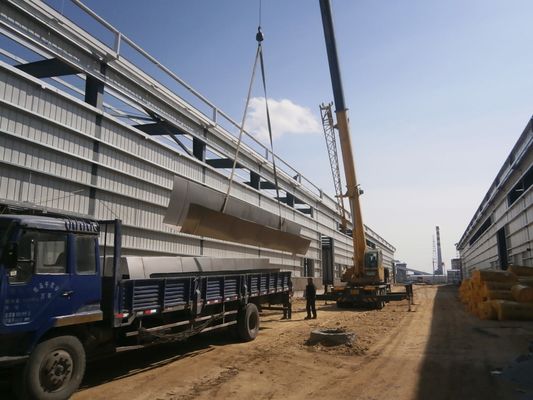

Ανύψωση των ατσάλινων δομών μετά την συναρμολόγηση: Μετά την ολοκλήρωση της κατασκευής των ράβδων δέσμης/στηλών στήριξης από ατσάλινες στήλες, οι ατσάλινες δομές θα ανυψώνονται.

Σύνδεση ράβδου δέσμευσης μεταξύ ατσάλινων δομών: πρέπει να επιτυγχάνεται σφίξιμο βρόχου και σταθερή κατεύθυνση

Οι δοκάρια από χάλυβα της στέγης χρησιμοποιούν βίδες υψηλής αντοχής και δεν απαιτούν συγκόλληση.

Οι δομές πλατφόρμας χωρίζονται σε κύριες δομές και δευτερεύουσες δομές: οι κύριες δομές είναι γενικά συγκολλημένες και οι πλάκες πτέρυγας συγκολλημένες.

Τελειωμένο εσωτερικό πάνελ οροφής

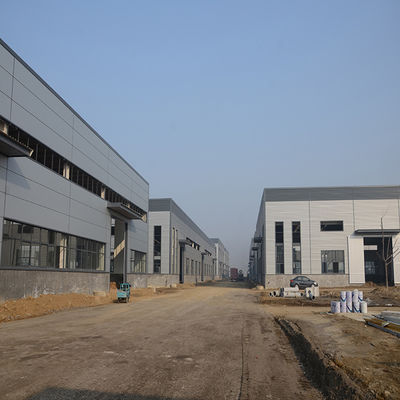

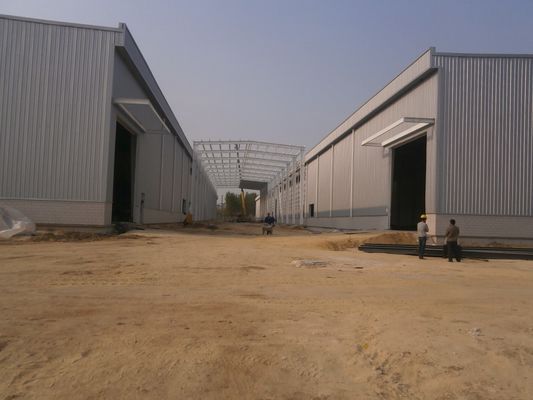

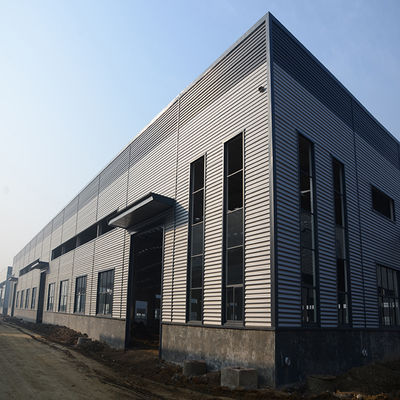

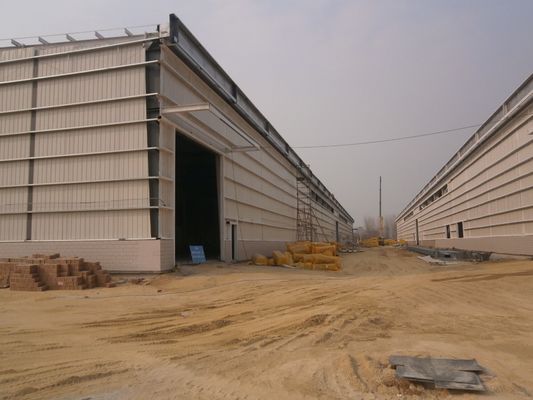

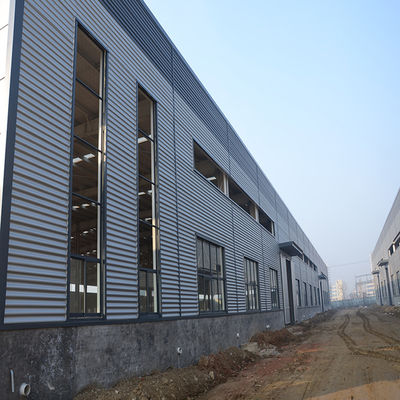

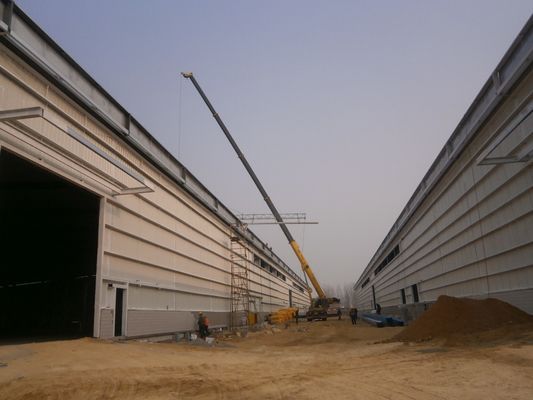

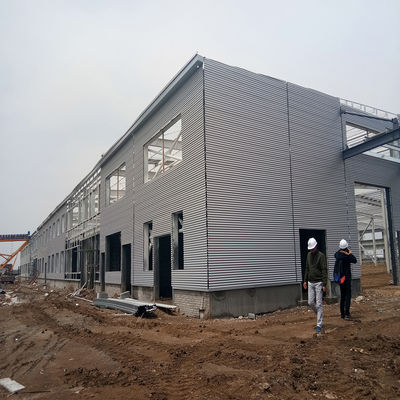

Τελειωμένη φωτογραφία
