स्पोर्ट्स हॉल जिम डिजाइन इस्पात संरचना बास्केटबॉल कोर्ट निर्माण
स्टील स्ट्रक्चर स्पोर्ट्स हॉल जिम, बास्केटबॉल कोर्ट स्ट्रक्चर स्पोर्ट्स हॉल, जिम स्टील स्ट्रक्चर स्पोर्ट्स हॉल।
प्रीफैब धातु जिम भवन
वाईडीएक्स स्टील की एक इस्पात इमारत जिम के लिए आधुनिक समाधान है। शहर, स्कूल, चर्च और निजी क्लब देश भर में जिम पर इस्पात निर्माण का लाभ उठा रहे हैं।इस्पात संरचनाओं में स्पष्ट स्पैन फ्रेमिंग हैYDX स्टील की प्रत्येक इस्पात इमारत उपयोग के अनुसार डिज़ाइन की गई है,आप अपने अंतरिक्ष को अधिकतम करने के लिए हमारे डिजाइन टीम के साथ मिलकर काम करेंगे.
| इस्पात संरचना निर्माण घटक |
| 1प्राथमिक फ्रेमिंग |
बॉक्स बीम कॉलम, क्रॉस स्टील कॉलम, एच आकार का स्टील कॉलम, स्टील बीम |
| 2. माध्यमिक फ्रेमिंग |
जस्ती Z और C अनुभागों की पर्लिन |
| 3छत और दीवार पैनल |
स्टील शीट और अछूता सैंडविच पैनल (ईपीएस, फाइबरग्लास ऊन और पीयू) |
| 4स्टील डेकिंग फर्श |
जस्ती स्टील डेकिंग बोर्ड |
| 5संरचनात्मक उपप्रणाली |
डिवाइडर, गटर, ट्यूनिंग, डिवीजन वॉल |
| 6मेज़ानिन, प्लेटफार्म |
पेंट या गैल्वनाइज्ड एच बीम |
| 7अन्य भवन सामान |
स्लाइडिंग दरवाजे, रोल अप दरवाजे, एल्यूमीनियम खिड़कियां, फलक आदि |
| सेवा जीवन |
50-70 वर्ष |
समर्थन |
इस्पात कोण, इस्पात पाइप, इस्पात गोल |
| मूल स्थान |
क़िंगदाओ, शेडोंग, चीन |
आवेदन |
कार्यशाला, गोदाम, पोल्ट्री हाउस, गैरेज आदि |
| ग्रेड |
Q235B, Q355B या ग्राहक की आवश्यकता के अनुसार |
बोल्ट ग्रेड |
M20, M16, M14 आदि |
| संबंध |
गहन बोल्ट, साधारण बोल्ट |
खिड़की |
पीवीसी स्टील या एल्यूमीनियम मिश्र धातु |
| नीचे की ओर |
पीवीसी पाइप या ग्राहक के अनुरोध के अनुसार |
दरवाजा |
स्लाइडिंग या रोलिंग डोर |
| पुर्लिन |
सी/जेड आकार प्रोफ़ाइल |
पैनल |
ईपीएस/पीयू/ग्लास फाइबर/रॉक ऊन |
| मुख्य फ्रेम |
वेल्डेड या गर्म लुढ़का हुआ एच-आकार का स्टील, स्तंभ, बीम, बॉक्स बीम और स्तंभ |
चित्र और उद्धरण
- अनुकूलित डिजाइन का स्वागत है।
- सटीक उद्धरण और चित्रों का वादा करने के लिए, कृपया हमें लंबाई, चौड़ाई, छत की ऊंचाई और स्थानीय मौसम के बारे में बताएं। हम आपके लिए शीघ्र उद्धरण देंगे।

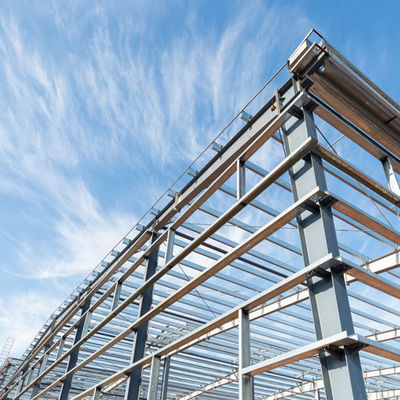

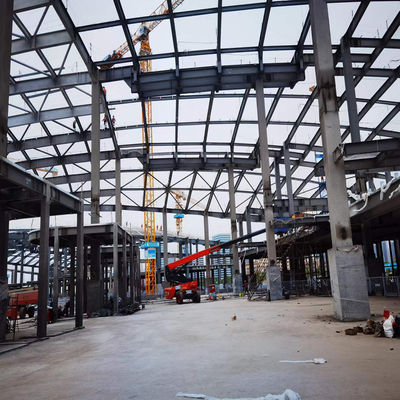

मुख्य इस्पात संरचना फ्रेम

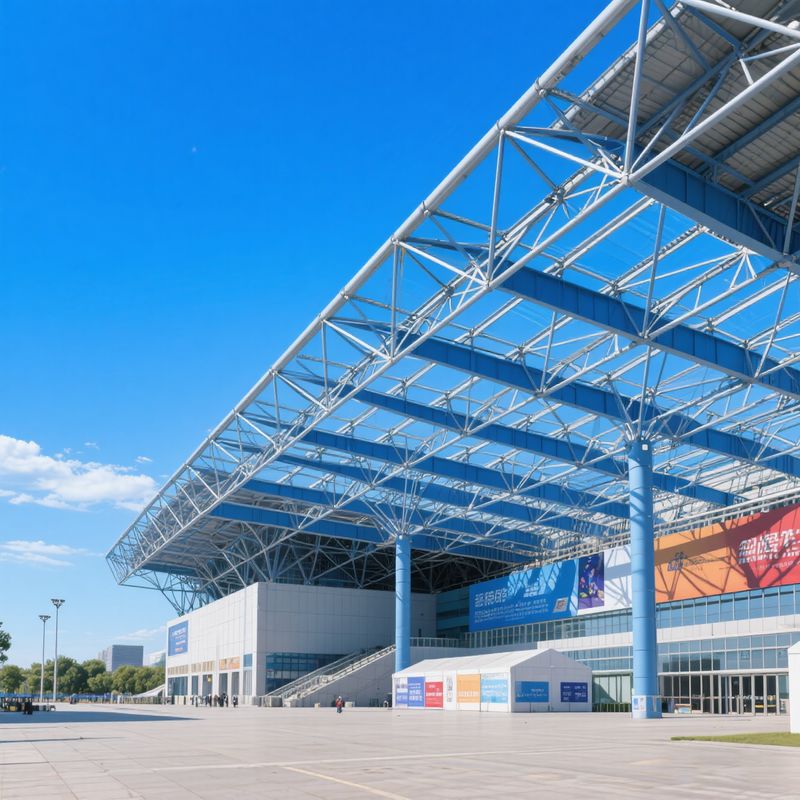

मुख्य संरचना स्टील पाइप से बना है, हम इसे स्पेस फ्रेम संरचना कहा जाता है, इस प्रकार की संरचना हल्के स्व वजन मिला है, ताकि स्तंभ और कंक्रीट नींव बहुत भारी की जरूरत नहीं है,निर्माण लागत में बचतसाथ ही समर्थन स्तंभों के बीच की दूरी बहुत बड़ी हो सकती है, जिससे इसके नीचे की कार को गुजरना आसान हो जाता है।

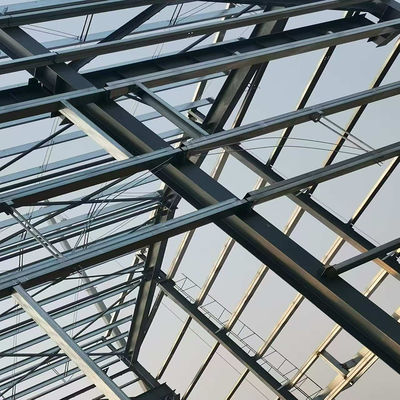

इस्पात समर्थन प्रणाली
अंतरिक्ष फ्रेम समर्थन गोल पाइप द्वारा किया जाता है, और संरचना का पूरा समर्थन, जो एक बहुत ही स्थिर और मजबूत संरचना है।

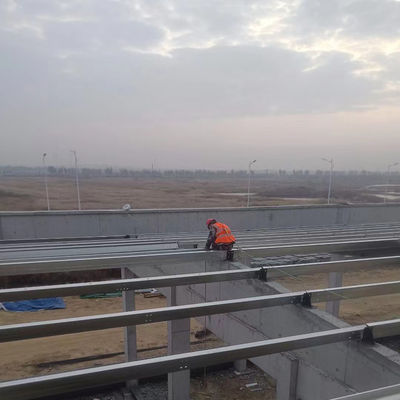

दीवार और छत कवरिंग सिस्टम
- छत की पुर्लिन:जस्ती सी स्टील, मानक स्टील संरचना कार्यशाला भवन के लिए आम विकल्प।
- साइड पर्लिन:गल्वानाइज्ड सी स्टील, गल्वानाइज्ड स्टील उत्पादन उपचार प्राप्त करने के लिए एक लंबा जीवन समय मिल जाएगा।
- छत शीटःमानक छत कवर के रूप में V840 स्टील शीट पैनल का उपयोग करें, जो अधिकांश कार्यशाला छत कवर के लिए एक लोकप्रिय विकल्प है।
- वॉल शीटःएल्यूमीनियम प्लास्टिक पैनल का उपयोग करें, जो स्थापना के बाद आसान रखरखाव है।
उत्पाद अनुप्रयोग
प्रकाश फ्रेम स्टील निर्माण हैंगर डिजाइन पूर्वनिर्मित स्टील संरचना कारखाना भवन कार्यशाला गोदाम
पूर्व-इंजीनियरिंग इस्पात भवन एक आधुनिक तकनीक है जहां संपूर्ण डिजाइन कारखाने में किया जाता है और भवन के घटकों को साइट पर लाया जाता है और फिर साइट पर तय / जोड़ा जाता है,सब कुछ बोल्ट कनेक्शन है, किसी भी वेल्डिंग की जरूरत नहीं है!
एक कुशलता से डिजाइन की गई पूर्व-इंजीनियरिंग इमारत पारंपरिक इस्पात इमारतों से 30% तक हल्का हो सकता है।कम वजन का अर्थ है कम स्टील और संरचनात्मक ढांचे में संभावित मूल्य बचत.
इस्पात संरचना भवन के लिए विनिर्देश
| घटक |
विनिर्देश |
मुख्य इस्पात फ्रेम
इस्पात स्तंभ और बीम |
- सामग्रीः Q345B (S355JR) या Q235B ((S235JR) / वेल्डेड/हॉट रोल्ड एच सेक्शन स्टील
- सतह: गर्म डुबकी से जस्ती या चित्रित
- कनेक्शनः सभी बोल्ट कनेक्शन
|
| समर्थन प्रणाली |
- छत के पर्लिन: सी या जेड सेक्शन स्टील, Q235B
- वॉल पर्लिन: सी या जेड सेक्शन स्टील, Q235B
- ब्रेसिंगः स्टील रॉड, Q235B
- क्रॉस सपोर्टः स्टील रॉड, Q235B
- स्तंभ समर्थनः कोण स्टील; स्टील रॉड; Q235B
- कोण समर्थनः कोण स्टील, Q235B
- टाई बारः स्टील पाइप, Q235B
|
| छत और दीवार प्रणाली |
- एकल रंगीन घुमावदार स्टील शीट; मोटाईः 0.3-0.8 मिमी
- ईपीएस, रॉक वूल, फाइबरग्लास, पीयू के साथ सैंडविच पैनल; मोटाईः 50-150 मिमी
|
| सहायक उपकरण |
- दरवाजाः स्लाइडिंग; रोल्ड अप दरवाजा (मैनुअल/ऑटो)
- खिड़कीः एल्यूमीनियम मिश्र धातु; पीवीसी
- नीचे की ओरः पीवीसी पाइप
- गटर: जस्ती स्टील शीट; स्टेनलेस स्टील
- वेंटिलेटर: स्टेनलेस स्टील टर्बाइन वेंटिलेटर
- स्काईलाइट बेल्ट: एफआरपी या पीसी सेमीट्रांसपेरेंट स्काईलाइट बेल्ट
- फ्लैशः रंगीन स्टील शीट
- फिटिंग: एंकर बोल्ट; हाई स्ट्रेंथ बोल्ट; स्टैंडर्ड बोल्ट, सेल्फ-टैपिंग नाखून आदि
|
जस्ती एच बीम के फायदे
- मजबूत स्थायित्व:गैल्वेनाइज्ड कोटिंग एच-बीम के लिए उत्कृष्ट संक्षारण प्रतिरोध प्रदान करती है, जिससे वे चिकन कोब वातावरण में मौजूद आर्द्रता, अमोनिया और अन्य रसायनों का सामना करने में सक्षम होते हैं,इस प्रकार संरचना के जीवनकाल का विस्तार.
- संरचनात्मक स्थिरता:एच-बीम में उच्च शक्ति और कठोरता होती है, जिससे उन्हें मुर्गीघर में आवश्यक भार सहन करने और संरचनात्मक स्थिरता बनाए रखने की अनुमति मिलती है।
- सरल निर्माण:एच-बीम को डिजाइन आवश्यकताओं के अनुसार संसाधित और काटा जा सकता है, जिससे उन्हें इकट्ठा करना और स्थापित करना आसान हो जाता है, जिससे निर्माण समय और श्रम लागत में बचत होती है।
- पुनर्नवीनीकरणःजस्ती एच बीम रीसाइक्लेबल सामग्री हैं, जो पर्यावरण आवश्यकताओं को पूरा करती हैं और प्राकृतिक संसाधनों की खपत को कम करती हैं।
स्थापना प्रक्रिया
- विधि 1: हम स्थापना से पहले दुकान का चित्र प्रदान करते हैं।
- विधि 2: यदि आप अभी भी नहीं जानते कि कैसे स्थापित करना है, हम आपको हमारे कारखाने में स्थापना सिखा देंगे। यदि आवश्यक हो, तो हम आपके लिए एक नमूना इस्पात संरचना भवन इकट्ठा करेंगे।
पैकिंग और लोडिंग
सभी संरचनात्मक घटकों, पैनलों, बोल्टों और अन्य सामानों को मानक पैकेज के साथ अच्छी तरह से पैक किया जाएगा जो समुद्री परिवहन के लिए उपयुक्त है और 40'HQ में लोड किया जाएगा।हमारे कुशल श्रमिकों द्वारा क्रेन और फोर्कलिफ्ट का उपयोग करके हमारे कारखाने के लोडिंग साइट पर सभी उत्पादों को लोड किया जाता है, जो माल को क्षतिग्रस्त होने से रोकेगा।
हमें क्यों चुनें?
- पेशेवर डिजाइन टीम, हम अपनी आवश्यकता के रूप में ड्राइंग डिजाइन कर सकते हैं या अपने ड्राइंग के आधार पर स्टील की मात्रा की गणना।
- कुशल विनिर्माण टीम और उन्नत उपकरण हम प्रत्येक परियोजना के लिए स्वतंत्र उत्पादन कार्यक्रम बनाते हैं।
- वन-स्टॉप सर्विस: हमने इस तरह के कई प्रोजेक्ट्स पूरे किए हैं, हम आपकी परियोजना के लिए एकीकृत प्रस्ताव प्रदान कर सकते हैं।
- पेशेवर क्यूसी टीम गारंटी देगी कि हम आपके अनुरोध के रूप में उत्पादन और सेवा प्रदान करेंगे।
- बिक्री के बाद सेवाः यह किसी भी सवाल है कि हम अपने उपयोग की प्रक्रिया में क्या करने की जरूरत है, जैसे कि बाहरी इन्सुलेशन और इस्पात घटकों के रखरखाव, बस हमें बताओ,हम यथासंभव सेवा प्रदान करने का प्रयास करेंगे.
परियोजना आवश्यकताओं का प्रपत्र
